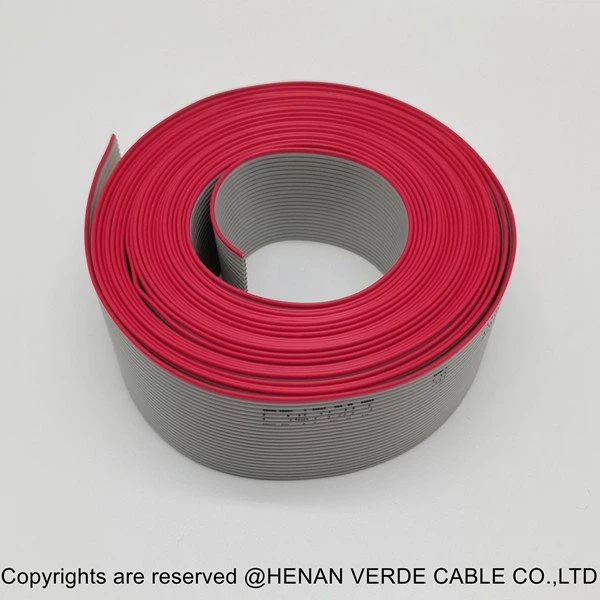

คำอธิบายสายสัญญาณแบบแบน:
ตัวนำทองแดงกระป๋อง ROHS REACH วัสดุฉนวน PVC หุ้มฉนวนสีเทาพร้อมสายสัญญาณแบนขอบสีแดง
การใช้สายสัญญาณแบบแบน：
สายสัญญาณแบบแบนเหมาะสำหรับใช้เป็นสายส่งสัญญาณข้อมูลระหว่างชิ้นส่วนที่เคลื่อนไหวและแผงวงจรหลัก อุปกรณ์ไฟฟ้าแบบบอร์ดต่อบอร์ด และอุปกรณ์ไฟฟ้าย่อส่วน ปัจจุบันมีการใช้กันอย่างแพร่หลายในการเชื่อมต่อระหว่างหัวพิมพ์ของเครื่องพิมพ์ต่างๆ กับ เมนบอร์ด เช่น คอมพิวเตอร์ แผงวงจร สายรัด
โครงสร้างของสายริบบิ้นแบน：
ตัวนำ：ทองแดงกระป๋อง
ฉนวนกันความร้อน： สภาพแวดล้อม PVC Rohs REACH
รูปร่าง: แบน
หมายเลขแกนตัวนำ: 8, 9, 10, 12, 14, 15, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64
ขนาด: AWG28 AWG26 AWG24 AWG30 AWG22
สี: เทาดำ เทาขอบแดง สามารถปรับแต่งสีได้ตามความต้องการของลูกค้า
ข้อมูลทางเทคนิคของสายสัญญาณแบบแบน：
แรงดันไฟฟ้า: 300V
อุณหภูมิใช้งานสูงสุด: 105℃
ความต้านทานตัวนำสูงสุดที่ 20 ℃: 25Ω/km
มาตรฐาน: UL 2651 Style หรือปรับแต่งตามมาตรฐานพิเศษเฉพาะของลูกค้า
การบรรจุ: 152.5 ม. / ม้วนหรือ 305 ม. ต่อม้วน
วาดเส้นริบบิ้นแบน 28 awg
พารามิเตอร์ทางเทคนิคข้อกำหนดสำหรับสายสัญญาณแบน 28awg gauge:
สไตล์ UL | อุณหภูมิใช้งานสูงสุด | แรงดันใช้งานสูงสุด | จำนวนตัวนำ | ขนาดตัวนำ | เส้นผ่านศูนย์กลางภายนอกสำเร็จรูป | ||
ขนาด | หมายเลขลวดทองแดง/เส้นผ่านศูนย์กลางลวด | ความหนา มม.±0.05 | ความกว้าง มม.±0.2 | ||||
AWG | No./mm±0.05 | ||||||
2651 | 105℃ | 300V | 8 | 28 | 7/0.127 | 0.90 | 10.16 |
9 | 28 | 7/0.127 | 0.90 | 11.43 | |||
10 | 28 | 7/0.127 | 0.90 | 12.70 | |||
12 | 28 | 7/0.127 | 0.90 | 15.24 | |||
14 | 28 | 7/0.127 | 0.90 | 17.78 | |||
16 | 28 | 7/0.127 | 0.90 | 20.32 | |||
20 | 28 | 7/0.127 | 0.90 | 25.40 | |||
26 | 28 | 7/0.127 | 0.90 | 33.02 | |||
30 | 28 | 7/0.127 | 0.90 | 38.10 | |||
34 | 28 | 7/0.127 | 0.90 | 43.18 | |||
40 | 28 | 7/0.127 | 0.90 | 50.80 | |||
50 | 28 | 7/0.127 | 0.90 | 63.50 | |||
60 | 28 | 7/0.127 | 0.90 | 76.20 | |||
64 | 28 | 7/0.127 | 0.90 | 81.28 | |||
นอกจากสายแบน 28awg แล้ว ข้อกำหนดอื่นๆ ที่เรามักผลิต ได้แก่ 26awg, 24awg, 22awg,
คุณสมบัติของสายสัญญาณแบบแบน:
1. ขนาดเล็กและน้ำหนักเบา เป็นวิธีเดียวที่จะตอบสนองความต้องการ miniaturization และมือถือของอุปกรณ์
2. สามารถเคลื่อนย้าย งอ และบิดได้โดยไม่ทำลายสายไฟ และสามารถตอบสนองรูปร่างที่แตกต่างกันและขนาดบรรจุภัณฑ์พิเศษ
3. สายเคเบิลสีเทามีคุณสมบัติทางไฟฟ้าที่ดีเยี่ยม มีคุณสมบัติเป็นฉนวนและทนความร้อน
4. สายเคเบิลสีเทามีความน่าเชื่อถือและคุณภาพในการประกอบที่สูงขึ้น
วิธีการบรรจุสำหรับสายสัญญาณแบบแบน
โรงงานของเราดู:
